在电子产品飞速发展的当下，元器件的性能对产品整体表现起着至关重要的作用。一体成型电感作为一种新型电感元件，凭借其独特的结构和优异的性能，在各类电子产品中得到了广泛应用。本文将深入探讨一体成型电感的相关知识，包括其基本结构、核心优势、在不同电子产品中的具体应用以及选型与应用建议，为相关从业者和爱好者提供全面且实用的参考。

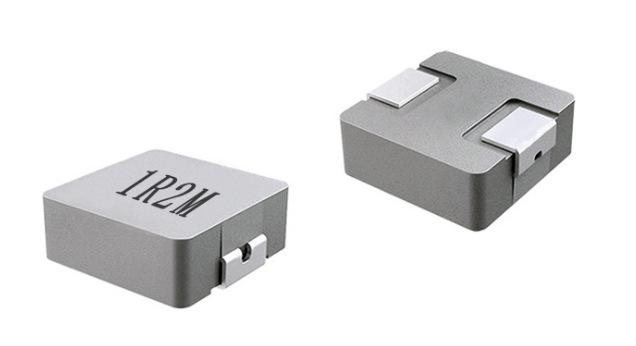

一体成型电感的基本结构

一体成型电感主要由磁粉、导线和电极三部分构成。磁粉是形成磁芯的关键材料，通常选用高磁导率、低损耗的铁硅铝、铁镍钼等合金磁粉。这些磁粉经过特殊处理后，能够在成型过程中紧密结合，形成具有良好磁性能的磁芯结构。

导线在一体成型电感中承担着导电和产生磁场的作用，一般采用高纯度的铜线。铜线具有优良的导电性能，可以有效降低电感的直流电阻，减少能量损耗。在生产过程中，铜线会被绕制成特定的线圈形状，嵌入到磁粉之中。

电极则是电感与外部电路连接的桥梁，通常采用镀锡或镀金的方式制作。电极需要具备良好的导电性和焊接性能，以确保电感能够稳定地接入电路，实现信号和能量的传输。

一体成型电感的制造过程采用了独特的粉末冶金工艺，将绕制好的线圈放入模具中，然后填充磁粉并进行高温压制，使磁粉与线圈紧密结合为一个整体。这种一体化的结构设计，使得电感具有结构紧凑、机械强度高的特点，能够适应各种复杂的工作环境。

一体成型电感的核心优势

优异的电磁性能

一体成型电感具有较高的磁导率，能够在较小的体积内产生较强的磁场，从而实现较高的电感值。同时，其磁芯结构采用分布式气隙设计，有效降低了磁饱和现象的发生，使得电感在大电流工作时仍能保持稳定的电感值，保证了电路的正常运行。

此外，一体成型电感的磁屏蔽性能良好。由于磁粉将线圈完全包裹，能够有效阻挡线圈产生的磁场向外辐射，同时也能减少外部磁场对电感性能的干扰，提高了电子产品的电磁兼容性。

高效的散热能力

在工作过程中，电感会因电流通过而产生热量。一体成型电感采用的一体化结构使得磁芯与线圈之间的接触面积较大，热量能够快速从线圈传递到磁芯，再通过磁芯散发到外部环境中。这种良好的散热性能，使得电感能够在较高的温度环境下稳定工作，延长了电子产品的使用寿命。

稳定的机械性能

由于采用了高温压制的制造工艺，一体成型电感的结构非常坚固，具有较高的机械强度和抗振动能力。在电子产品的运输、安装和使用过程中，能够承受一定的外力冲击和振动，不易出现线圈松动、磁芯破裂等故障，保证了电感性能的稳定性和可靠性。

小型化与轻量化

随着电子产品向小型化、轻量化方向发展，对元器件的体积和重量提出了更高的要求。一体成型电感的一体化结构设计，在保证性能的前提下，大大减小了电感的体积和重量。与传统的电感相比，相同电感值和额定电流的一体成型电感，体积可以减小 30% 以上，重量也相应减轻，非常适合在小型化电子产品中应用。

一体成型电感在各类电子产品中的具体应用

智能手机与平板电脑

在智能手机和平板电脑中，一体成型电感主要应用于电源管理模块。随着手机和平板电脑功能的日益丰富，其内部电路对电源的需求也越来越高。电源管理模块需要将电池提供的电压转换为各个芯片所需的不同电压，而电感是电源转换电路中的关键元件。

一体成型电感能够在小体积内提供较大的电感值和额定电流，满足了智能手机和平板电脑中高密度电源电路的需求。例如，在手机的处理器供电电路中，一体成型电感能够稳定地提供大电流，保证处理器在高速运行时的电力供应，同时其良好的磁屏蔽性能可以减少对周边射频电路的干扰，提高手机的通信质量。

笔记本电脑

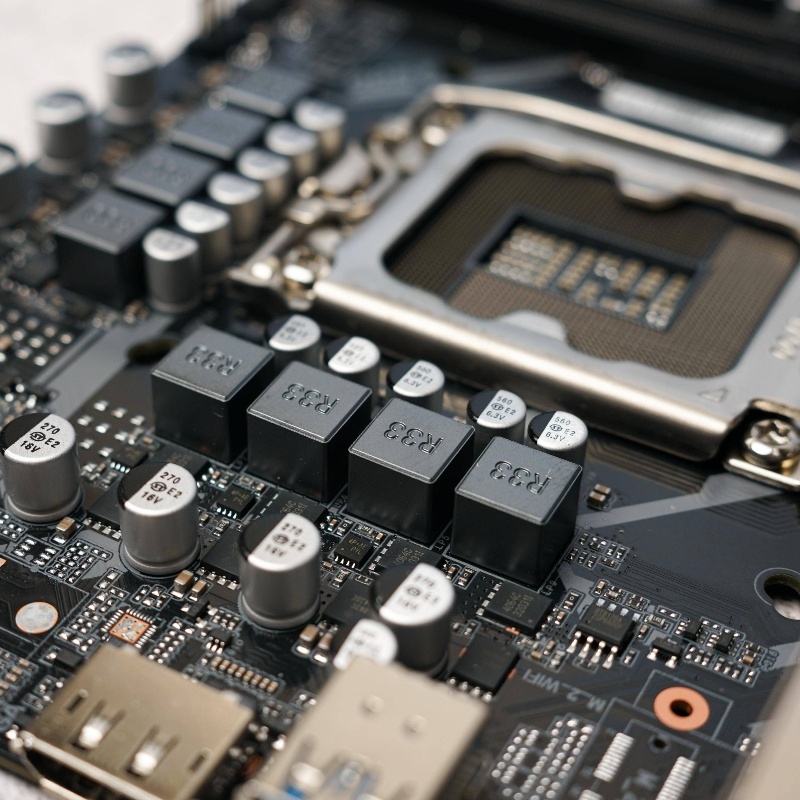

笔记本电脑对元器件的体积、重量和功耗有着严格的要求。一体成型电感在笔记本电脑的主板电源电路、显卡供电电路等部分得到了广泛应用。在主板电源电路中，它能够将电池或适配器提供的电压转换为各个芯片所需的电压，由于其体积小、效率高，有助于减小主板的尺寸，为笔记本电脑的轻薄化设计提供了支持。

在显卡供电电路中，随着笔记本电脑显卡性能的不断提升，对供电电流的要求也越来越高。一体成型电感能够承受较大的电流冲击，并且具有稳定的电感值，保证了显卡在高负载工作时的稳定运行，提升了笔记本电脑的图形处理能力。

汽车电子

汽车电子环境较为复杂，对元器件的可靠性、抗振动性和耐高温性要求极高。一体成型电感在汽车的发动机控制单元、车载娱乐系统、导航系统等领域发挥着重要作用。

在发动机控制单元中，一体成型电感用于电源转换和滤波电路，能够在高温、振动的环境下稳定工作，为控制单元中的各类芯片提供稳定的电压，保证发动机的精准控制。在车载娱乐和导航系统中，其良好的电磁兼容性可以减少来自汽车其他部件的电磁干扰，保证音频和视频信号的清晰传输以及导航系统的准确运行。

工业自动化设备

工业自动化设备通常需要长时间连续运行，对元器件的可靠性和稳定性要求较高。一体成型电感在工业控制板、变频器、伺服驱动器等设备中有着广泛的应用。

在工业控制板中，一体成型电感用于电源模块和信号处理电路，能够为控制芯片提供稳定的电源，同时减少外部干扰对信号处理的影响，提高控制板的控制精度。在变频器和伺服驱动器中，它用于滤波和能量存储，能够有效抑制谐波干扰，提高设备的运行效率和稳定性，保证工业自动化生产线的正常运转。

一体成型电感的选型与应用建议

选型要点

在选择一体成型电感时，首先需要根据电路的需求确定电感值。电感值的大小直接影响电路的滤波效果、谐振频率等性能，应根据具体的电路设计参数进行计算和选择。

其次，要考虑额定电流。额定电流是电感能够长期稳定工作的最大电流值，需要根据电路中的工作电流进行选择，确保电感在工作过程中不会因电流过大而损坏。同时，还需要考虑电感的饱和电流，当工作电流超过饱和电流时，电感值会急剧下降，影响电路性能，因此饱和电流应大于电路中的最大工作电流。

此外，还需要考虑电感的尺寸和封装形式。应根据电路板的空间布局选择合适尺寸的电感，确保电感能够顺利安装。封装形式则需要与电路板的焊接工艺相匹配，以保证焊接质量。

最后，要关注电感的直流电阻。直流电阻越小，电感的能量损耗越低，效率越高，在对功耗要求较高的电路中，应选择直流电阻较小的电感。

应用注意事项

在应用一体成型电感时，需要注意安装方式。电感应尽量远离发热量大的元器件，如功率管、散热器等，以避免高温对电感性能的影响。同时，电感的安装应牢固可靠，防止在振动环境中出现松动或脱落。

在焊接过程中，要控制好焊接温度和时间。过高的焊接温度或过长的焊接时间可能会导致电感的磁芯性能下降或电极脱落，影响电感的使用寿命和性能。

另外，在电路布局时，应尽量减少电感周围的高频信号布线，避免高频信号对电感产生干扰。同时，电感的输入和输出端应尽量靠近相关的滤波电容，以提高滤波效果。

结语

一体成型电感凭借其优异的电磁性能、高效的散热能力、稳定的机械性能以及小型化、轻量化的特点，在智能手机、平板电脑、笔记本电脑、汽车电子、工业自动化设备等各类电子产品中发挥着重要作用。随着电子产品向高性能、小型化、智能化方向的不断发展，一体成型电感的应用前景将更加广阔。

在实际应用中，我们应根据具体的电路需求合理选型，并注意安装和焊接等方面的细节，以充分发挥一体成型电感的优势，提高电子产品的性能和可靠性。相信随着技术的不断进步，一体成型电感的性能将不断提升，为电子产品的发展提供更有力的支持。
